Энергосберегающие стеклопакеты в Химки: какие цифры существуют на самом деле

Что ГОСТ 24866-2014 говорит о сопротивлении теплопередаче стеклопакета

Сопротивление теплопередаче стеклопакета ГОСТ 24866-2014 не нормирует: пункт 5.1.11 отдаёт этот показатель договору — требование к нему, с оглядкой на условия эксплуатации, возникает только тогда, когда его выдвинул сам потребитель. Ни таблицы значений, ни классов по теплу в стандарте на клееные стеклопакеты нет. Отсюда практический вывод: словосочетание «энергосберегающий стеклопакет по ГОСТ» само по себе не содержит ни одной величины, цифра появляется только тогда, когда её записали в заказ рядом с формулой изделия.

ГОСТ 24866-2014 нормирует у стеклопакета другое — герметичность и ресурс. Долговечность стеклопакета по пункту 5.1.8 должна составлять не менее 20 условных лет эксплуатации, объём начального заполнения камеры газом по пункту 5.1.9 — не менее 90 % объёма межстекольного пространства, гарантийный срок службы — не менее 5 лет со дня отгрузки. Тепловая характеристика в этот перечень не входит, поэтому энергосберегающий стеклопакет корректно описывать формулой сборки, а не единственным числом из объявления.

Откуда взялись 0,35 и 0,63 м²·°С/Вт: таблица 2 ГОСТ 30674-99

Числа, которые в объявлениях приписывают стеклопакету, взяты из ГОСТ 30674-99 на оконные блоки из поливинилхлоридных профилей. Таблица 2 этого стандарта собрана для изделий с трёхкамерными профилями коробок и створок, и в строке с однокамерным стеклопакетом 4М1-16-4М1 приведённое сопротивление теплопередаче блока равно 0,35 м²·°С/Вт. Формула 4М1-16Ar-И4 поднимает тот же оконный блок ПВХ до 0,63 м²·°С/Вт — прирост почти в 1,8 раза при неизменной общей толщине стеклопакета 24 мм.

Ключевая оговорка к таблице 2 ГОСТ 30674-99: перечисленные значения относятся к оконному блоку в сборе — профиль, фурнитура и стеклопакет вместе, — а не к стеклопакету отдельно. Проверяется это встречным стандартом: ГОСТ 21519-2003 на оконные блоки из алюминиевых сплавов даёт для той же формулы 4М1-16Ar-И4 уже 0,53–0,57 м²·°С/Вт. Стеклопакет один и тот же, а результат другой — значит, величина характеризует окно целиком, а не стеклопакет.

Что сравнивать заказчику из Химок: окно с окном, стеклопакет со стеклопакетом

Заказчику из Химок сравнивать предложения нужно по однотипным объектам. Когда один поставщик называет 0,63 м²·°С/Вт, а второй обещает просто «энергосберегающий стеклопакет», сопоставляются несопоставимые вещи: первая величина по ГОСТ 30674-99 характеризует оконный блок целиком, вторая не измерена вовсе. Рабочая схема для Химок такая: тепловую цифру спрашивают у изготовителя оконного блока, а у сборщика стеклопакета запрашивают полную формулу изделия.

• К чему относится названная величина — к оконному блоку в сборе или к стеклопакету
• Каким стандартом и какой таблицей она подтверждена

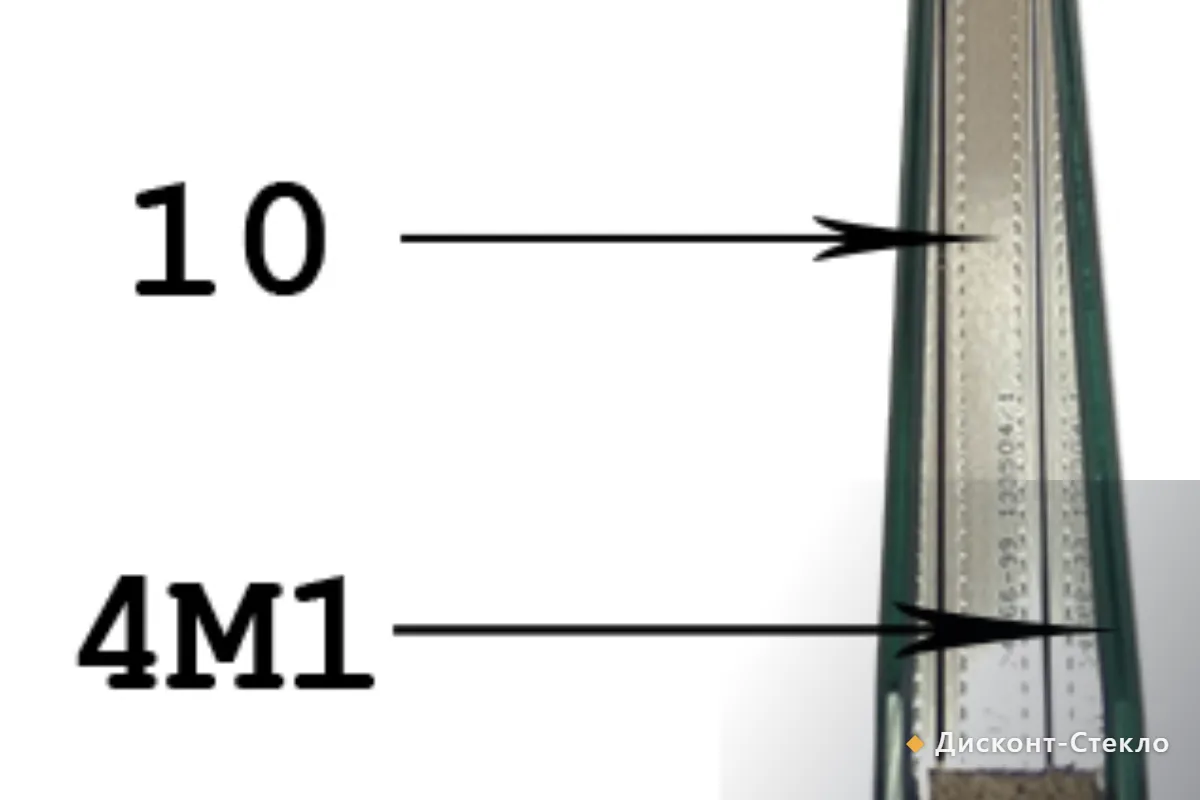

• Полная формула стеклопакета: толщины стёкол, ширина рамки, газ в камере
• Тип покрытия по обозначениям ГОСТ 24866-2014: И — мягкое, К — твёрдое
• Материал профиля окна: у ПВХ и алюминия значения в стандартах разные
• Записано ли требование по сопротивлению теплопередаче в заказе — пункт 5.1.11

Почему «энергосберегающий» — это покрытие и газ в камере, а не толщина стекла

Энергосберегающий эффект даёт низкоэмиссионное покрытие, и разница видна по нормируемым коэффициентам эмиссии. У стекла с мягким покрытием (обозначение И в формуле) нормальный коэффициент эмиссии по ГОСТ 31364-2014 составляет не более 0,06, у стекла с твёрдым покрытием (обозначение К) по ГОСТ 30733-2014 — не более 0,18, тогда как расчётное значение обычного бесцветного стекла без покрытия равно 0,837 по ГОСТ EN 673-2016. То есть стекло с мягким покрытием излучает тепло примерно в 14 раз слабее обычного.

Аргон в стеклопакете работает как усилитель покрытия, а не как самостоятельное решение. Теплопроводность аргона около 0,017 Вт/(м·К) против 0,025 у воздуха по ГОСТ EN 673-2016, и в таблице 2 ГОСТ 30674-99 это видно наглядно: у обычного блока замена воздуха аргоном даёт 0,35 → 0,37 м²·°С/Вт, а у блока с низкоэмиссионным стеклом — 0,58 → 0,63 м²·°С/Вт. Вывод: заметный прирост появляется тогда, когда излучение уже перекрыто покрытием.

Толщина стекла тепловую характеристику энергосберегающего стеклопакета почти не двигает. В таблице 2 ГОСТ 30674-99 все строки с покрытием набраны стеклом 4 мм, а рост с 0,35 до 0,63 м²·°С/Вт обеспечен покрытием и аргоном, а не миллиметрами стекла. Толщина решает другие задачи: прочность крупной створки, массу изделия, поведение при ударе — поэтому шестёрка в контуре нужна по механике, а не ради тепла.

Чем подтверждают характеристики энергосберегающего стеклопакета

Характеристики энергосберегающего стеклопакета подтверждаются документами и приборами, а не осмотром на месте. Коэффициент эмиссии определяют лабораторно по ГОСТ Р 54168-2010 — через спектральный коэффициент отражения инфракрасного излучения на 30 длинах волн, поэтому значения 0,06 и 0,18 покупатель берёт из паспорта завода — изготовителя стекла. Заполнение камеры газом проверяют газоанализатором: по пункту 7.13 ГОСТ 24866-2014 из изделия отбирают пробу, и образец считается выдержавшим испытание при содержании кислорода не более 2 % по объёму.

Бытовой тест зажигалкой у стеклопакета показывает ровно одно: одна из поверхностей имеет напыление, потому что отражение пламени от неё отличается по оттенку от остальных. Отличить мягкое покрытие от твёрдого, измерить коэффициент эмиссии или увидеть аргон этот приём не позволяет — аргон определяется только приборно по ГОСТ 24866-2014. Для энергосберегающего стеклопакета надёжное подтверждение одно: условное обозначение формулы с указанием газа и документы на изделие.

Зона ответственности «Дисконт-Стекло»: сборка есть, покрытие и монтаж — нет

«Дисконт-Стекло» собирает энергосберегающие стеклопакеты из низкоэмиссионного стекла, купленного на стекольном заводе: покрытие наносит завод, компания его не производит. Зона сборщика начинается дальше по цепочке — стекло с мягким покрытием по пункту 11.1 ГОСТ 31364-2014 всегда обращают покрытием внутрь стеклопакета, кромку по периметру очищают от покрытия перед герметизацией, а после раскроя такое стекло должно уйти в изделие в течение 24 часов по пункту 10.1 того же стандарта. За эти операции и сроки отвечает сборщик.

Чего «Дисконт-Стекло» не делает: не наносит низкоэмиссионное покрытие, не изготавливает оконные блоки, не оказывает монтаж и замер — ни в Химках, ни в других городах сети. Разбитый энергосберегающий стеклопакет компания не ремонтирует и не перебирает: герметичное изделие не вскрывают, вместо ремонта изготавливается новое по вашим размерам. Чужое стекло в переработку «Дисконт-Стекло» не принимает — в неизвестном листе бывают скрытые напряжения. Офис в городе не работает, заказ оформляется по телефону или заявкой.

Цена энергосберегающего стеклопакета и доставка в Химки

Отдельной ставки на энергосберегающий стеклопакет в прайсе «Дисконт-Стекло» нет, и придумывать её компания не станет: прайсовая цифра существует для обычного однокамерного стеклопакета — от 3500 ₽/м² в опте. Энергосберегающее изделие считается по заявке, потому что смета зависит от формулы: тип низкоэмиссионного стекла, ширина дистанционной рамки, газ в камере и площадь створки. Розница считается на 15–20 % выше оптовой ставки, а изделие площадью менее 0,5 м² тарифицируется как 0,5 м² — прикидка есть в калькуляторе, ставки на стекло — в прайсе.

Энергосберегающие стеклопакеты едут в Химки с производственной площадки в Электростали — около 79 км, вход в город по Ленинградскому шоссе. Одним рейсом закрывается округ Химки со Сходней, Подрезково и Новогорском, а по дороге — Долгопрудный и Лобня, условия перевозки описаны на странице доставки. Габарит энергосберегающего стеклопакета подтверждается письменно до запуска в работу: подрезать собранное изделие по месту нельзя, поэтому ошибка в размере означает новое изделие, а не доработку.
